输电线路测量哪些参数及方法—鼎升电力

线路工频参数

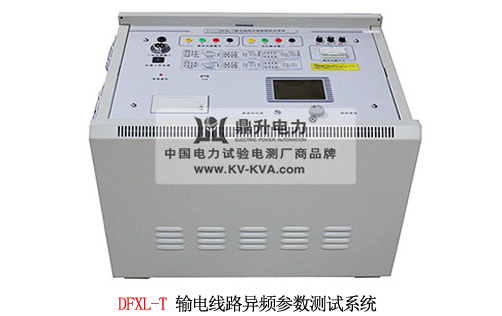

高压输电线路在投运前或检修时，除了必须检查线路绝缘、核对相位外，还应测量各项工频参数值，以作为计算系统短路电流、整定继电保护值、推算潮流分布和选择合理运行方式等工作的依据，验证线路的换相和无功补偿效果。一般应测的参数有正序阻抗、零序阻抗、正序电容和零序电容。对同杆架设的多回路或距离较近、平行段较长的并行线路，还需测量它们的耦合电容和互感阻抗。这些参数可用DFXL-T输电线路异频参数测试系统测量。

线路参数测试系统的优点

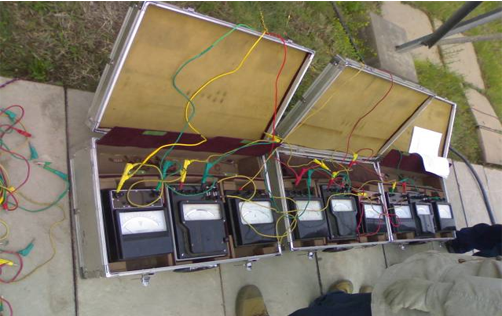

传统测量方法需要用三块电压表、三块电流表和三块功率表，两台试验变压器。此方法现场接线复杂，试验人员多，人工读数误差大，测试完成后还需由人工计算出所需要的参数，工作量大。使用新一代的输电线路参数测试仪现场接线简单，设备一体化程度高，并可自动计算出数据。因其仪器操作简单，在现场对同一条线路反复多次测量，可以提高数据的可信度和测量的准确度。

测量线路的绝缘电阻

测量绝缘电阻，一般应在沿线天气良好情况下进行测量。首先将被测线路三相对地短接，以释放线路电容积累的静电荷，从而保证人身和设备安全。测量线路的绝缘电阻时，将非测量的两相短路接地，用5000V绝缘电阻表轮流测量每一相对其他两相及地间的绝缘电阻。

线路核对相位

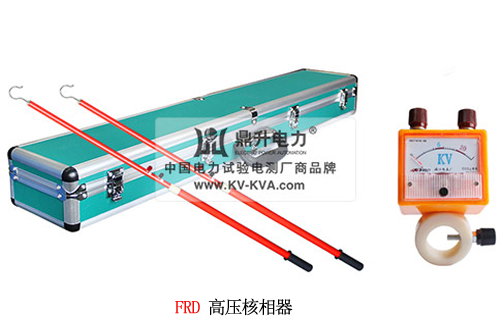

通常对新建线路，核对其两端相位是否一致，以免由于线路两侧相位不一致，在投入运行时造成短路事故。核对相位的方法一般采用高压核相器进行核对相位。

以上内容是输电线路需要测量的参数以及测量方法，有关输电线路测量设备的使用说明可点击“输电线路异频参数测试系统操作方法”查看。
