输电线路正序阻抗测量方法—鼎升电力

什么正序阻抗

正序阻抗是电缆导体交流电阻和电缆三相感抗的相量和。当线路一端接地，另一端分别加上正、负、零序电压，分析每相各序阻抗时可以得出，线路的正序阻抗和负序阻抗是相等的，并且正、负阻抗值是自身阻抗和互阻抗的差，而零序阻抗则是自身阻抗与互阻抗的和。

随着电网的发展同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的安全性，针对这一问题，我们开发了新一代输电线路异频参数测试系统。

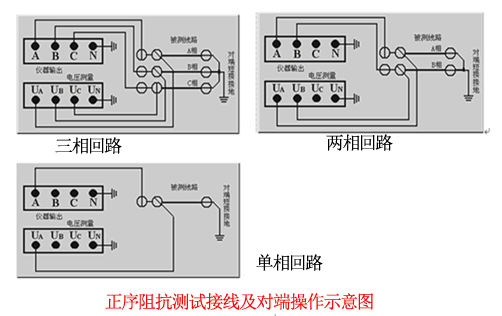

正序阻抗测量接线方法

进行正序阻抗（正序短路）测试时，将对端短接接地，实际测量中，由于仪器测试电源三相平衡度较高，对端完全可以接地，不会引入超过精度要求的测量误差。这样，可以与零序阻抗测试时的对端状况保持一致，简化对端操作，提高工作效率。

测试开始前，将测量端的线路引下线可靠接入大地，并将面板左上角的仪器接地端子可靠接入大地，然后分别将电源输出信号地N和电压输入信号地UN分别可靠接入大地，将测试电源输出端子A、B、C连接到线路测量引下线仪器电源侧，***后将电压测量端子UA、UB、UC接入线路引下线线路侧，仪器测试接线完成后，再打开线路引下线的接地，以保证设备和操作人员安全。

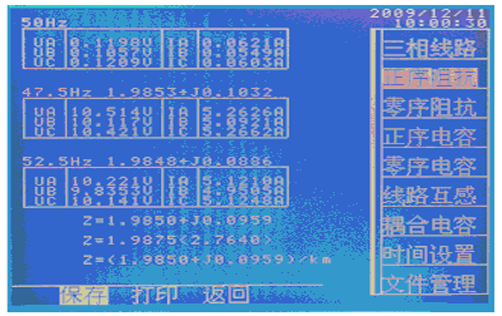

两个频率的试验完成后，进入***过程，投入保护，显示***终的测试结果。显示的测试结果有三行。***行是测试的总阻抗；第二行是总阻抗的模和角度；第三行是每公里阻抗。以上介绍的就是正序阻抗的测试操作及试验流程。
